الوصف
. معايير تفكيك وتركيب الإطارات:
• القدرة التشغيلية: تعمل بالهواء المضغوط.
• ضغط العمل: 0.8-1.2 ميجا باسكال.
• سرعة الدوران: 1 دورة في الدقيقة / 12 ثانية.
• التطبيق: جنوط الإطارات القياسية بمقاسات R22.5 و17.5-19.5 بوصة (اختياري) و16 بوصة (اختياري).

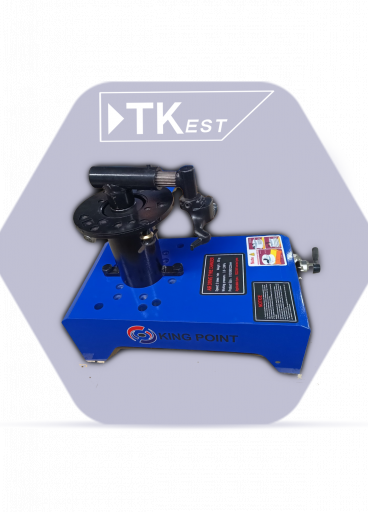

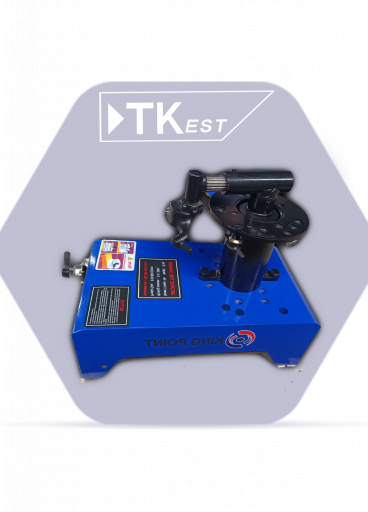

2. مقدمة عن ماكينة تفكيك وتركيب الإطارات:
1. يتميز ارتفاع ماكينة التفكيك بانخفاضه، مما يسهّل وضع الإطار باستخدام دفع خفيف.
2. يتم تزويد وحدة النقل بكاتم للصوت لتقليل الضوضاء عند التشغيل. كما أن جسم الآلة صغير الحجم وخفيف الوزن، مما يسمح بنقلها وتشغيلها بواسطة شخص واحد.
3. يتم تصميم مجرفة الإطارات بطريقة تضمن عدم تأثرها، مع استخدام عمليات تقسية وصقل لضمان سطح أملس وخالٍ من التشوهات.
4. تمت محاكاة زاوية ذراع تحميل الإطار باستخدام الحاسوب لضمان سهولة وسلامة عملية التركيب.
5. تصميم نقطة تثبيت الإطار يتيح تثبيته بسهولة مع الدوران بلطف، مما يلغي تعقيدات التفكيك والتركيب ويوفر الوقت
طريقة تشغيل تحميل الاطارات :
جهاز تغيير الإطارات - طريقة تشغيل تحميل الإطارات
1. ضع الحلقة المعدنية (steel ring) على الجهاز، واضبط فتحة الحلقة المعدنية مع القطعة الثابتة، ثم قم بتثبيت برغي لوحة الضغط.
2. ضع رأس “الطائر” (bird’s head) بحيث يكون في الأسفل. يجب ضبطه لتجنب إلحاق الضرر بفتحة الإطار أو الجهاز. استخدم البرغي لضبط الفجوة بين رأس الطائر والحلقة المعدنية، مع التأكد من أن المسافة بينهما تتراوح بين 1 إلى 3 ملم.
3. قم بوضع مادة التشحيم بالتساوي على حافة فتحة الإطار. يُمنع استخدام الماء أو الزيت لأنه قد يؤدي إلى تلف ميكانيكي أو تلف فتحة الإطار.
4. اضغط مع تثبيت الجزء العلوي من الإطار وقم بتدويره عكس اتجاه عقارب الساعة لتثبيت الإطار.
5. عند تثبيت الإطار، يجب أن يكون رأس الطائر بين فتحة الإطار والحلقة المعدنية، وإلا ستتضرر فتحة الإطار.
6. عند تثبيت الجزء العلوي من فتحة الإطار، استخدم حلقة معدنية لتثبيت الإطار والحلقة المعدنية، أو قم بالضغط على الإطار باستخدام القدم (نقطة البداية للإطار).
7. انتهى تثبيت الإطار.
طريقة تشغيل تفكيك الاطارات :
. قبل بدء عملية إزالة الإطار، يجب استخدام مادة تشحيم لتسهيل العملية. يُمنع استخدام الماء أو الزيت لأنه قد يؤدي إلى فشل ميكانيكي أو تلف فتحة الإطار.
2. ضع الإطار على الجهاز، واصطف الحلقة المعدنية مع القطعة الثابتة، ثم قم بتثبيت برغي لوحة الضغط.
3. لتثبيت قاعدة إزالة الإطار، يجب أن تكون في الأسفل أثناء التركيب، وإلا ستتسبب في تلف الجهاز. استخدم صواميل الضبط العلوية والسفلية لضبط الفجوة بين قاعدة إزالة الإطار والحلقة المعدنية لتكون بين 15-20 ملم.
4. استخدم رأس المجرفة لتغطية فتحة الإطار مع تثبيت الحلقة المعدنية بقدر الإمكان، بحيث تكون المجرفة والحلقة المعدنية على بعد حوالي 0.5 سم من الفجوة. إذا كانت المقاومة عالية جدًا، فقد تتضرر الحلقة المعدنية.
5. ضع مادة التشحيم بالتساوي على مجرفة الإطار. يُمنع استخدام الماء أو الزيت.
6. قبل بدء عملية التقاط الإطار، قم بالدوران بلطف عكس اتجاه التقاط الإطار (الهدف هو تمديد فتحة الإطار)، ثم نفذ عملية التقاط الإطار.
7. بعد إزالة الطبقة الأولى من فتحة الإطار، يجب دفع الإطار إلى الجانب المقابل لتسهيل إزالة الطبقة الثانية من فتحة الإطار.
8. انتهت عملية إزالة الإطار.
