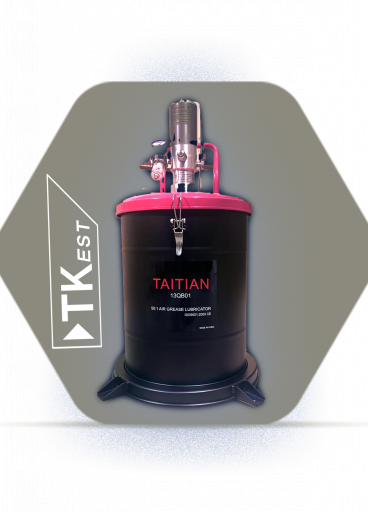

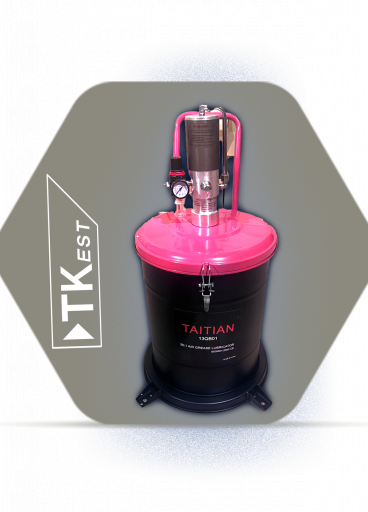

الوصف
نوع المنتج : مشحمة
هواء 50
كيلو
العلامة التجارية : تي كي
ايست
الموديل : TK Air lubricator
مميزات المنتج :
دليل مضخة الشحم
اقرأ الاحتياطات والتعليمات التالية قبل أن تبدأ في التركيب أو الاستخدام.
الفشل في الامتثال لهذه التعليمات قد يؤدي إلى إصابة شخصية أو ضرر للممتلكات. احتفظ بهذه التعليمات في مكان مناسب
للرجوع إليها في المستقبل.
ملاحظة هامة
ستكون الضمانة لاغية إذا تم تعديل المضخة بأي طريقة.
الملف الشخصي
تم تصميم مضخات الشحم لنقل الشحم من الأسطوانة إلى حيث سيتم استخدامه.
- تم تصميم المضخات الهوائية التي تعمل بالترديد لضخ الشحم بضغط عالٍ.
- يمكن استخدامها لمعالجة جميع أنواع الشحم (حتى NLGI-2 لزوجة) في أسطوانتها الأصلية.
- يمكن تزويد المضخات كمكونات منفصلة أو كنظام كامل مع جميع العناصر اللازمة
لتركيبها.
- يمكن تركيب المضخات على وحدات متنقلة وكذلك في مواقع ثابتة، متصلة بأنابيب
الصلب.
ينطبق هذا الدليل على المضخة التالية فقط، يرجى التأكد من أن المضخة الخاصة
بك مدرجة.
المواصفات
البند رقم. | TC-101H | TC-102H | TC-103H |
نسبة الضغط | 50:1 | 50:1 | 50:1 |
ضغط التشغيل (بار/رطل لكل بوصة مربعة) | 5-8/72-116 | 5-8/72-116 | 5-8/72-116 |
أقصى ضغط (بار/رطل لكل بوصة مربعة) | 8/116 | 8/116 | 8/116 |
استهلاك الهواء | 120 لتر/دقيقة | 120 لتر/دقيقة | 120 لتر/دقيقة |
أقصى معدل تدفق حر | 800 غرام/دقيقة | 800 غرام/دقيقة | 800 غرام/دقيقة |
قطر الأنبوب (مم/إنش) | 32/1.26 | 32/1.26 | 32/1.26 |
طول أنبوب الشفط (مم/إنش) | 440/17.3 | 740/29 | 940/37 |
مناسب للأسطوانة (كجم/رطل) | 20-30/44-66 | 50-60/110-132 | 180-220/397-485 |
اتصال مدخل الهواء | مقبس سريع 1/4" | مقبس سريع 1/4" | مقبس سريع 1/4" |
اتصال تسليم الزيت |
